“CIRCUITOS SUMADORES Y DECODIFICADORES”
LABORATORIO N° 05

ALUMNA :Maite Pacuala Villavicencio

      I.     CAPACIDAD TERMINAL

●        Identificar las aplicaciones de la Electrónica Digital.

●        Describir el funcionamiento de las unidades y dispositivos de almacenamiento de información.

●        Implementar circuitos de lógica combinacional y secuencial.

    II.     COMPETENCIA ESPECIFICA DE LA SESION

●        Implementación de circuitos de aritmética binaria usando C.I.: Sumadores y restadores.

●        Implementación de circuitos decodificadores y displays de 7 segmentos.

●        Utilizar un SIMULADOR para comprobar el comportamiento de los mismos.

3. CONTENIDOS A TRATAR

●        Circuitos Sumadores

●        Circuitos Decodificadores.

●        Display de 7 segmentos

SUMADORES:

Un sumador es un circuito que realiza la suma de dos palabras binarias. Es distinta de la operación OR, con la que no nos debemos confundir. La operación suma de números binarios tiene la misma mecánica que la de números decimales.

Por lo que en la suma de números binarios con dos o más bits, puede ocurrir el mismo caso que podemos encontrar en la suma de números decimales con varias cifras: cuando al sumar los dos primeros dígitos se obtiene una cantidad mayor de 9, se da como resultado el dígito de menor peso y “me llevo" el anterior a la siguiente columna, para sumarlo allí.

Características del sumador de 4 bits 7483:


Es un sumador completo que ejecuta la suma de dos números binarios de cuatro bits. Hay salida de suma por cada bit y el acarreo resultante (C4), se obtiene del cuarto bit.


Está diseñado para velocidades medias-altas de funcionamiento, con bits múltiples de suma en paralelo y acarreo en serie.

• Tensión de alimentación.......................4,5V a 5,25V.
• Temperatura de funcionamiento.............0 a 70ºC.
• Cargabilidad de salida normalizada C4......5 U.L.
• Cargabilidad de las salidas de suma.........10 U.L.
• Tensión de entrada alta mínima..............2V.
• Tensión de entrada de alta máxima.........0,8V.

   DECODIFICADOR:

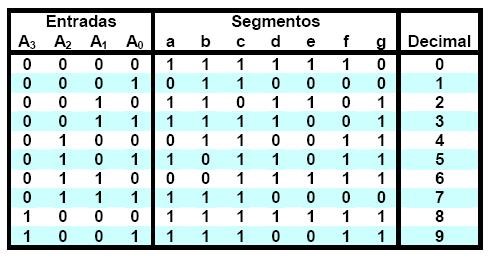

Es un elemento digital que funciona a base de estados lógicos, con los cuales indica una salida determinada basándose en un dato de entrada característico, su función operacional se basa en la introducción a sus entradas de un número en código binario correspondiente a su equivalente en decimal para mostrar en los siete pines de salida establecidos para el integrado, una serie de estados lógicos que están diseñados para conectarse a un elemento alfanumérico en el que se visualizará el número introducido en las entradas del decodificador.

•

1.    Tomando en cuenta el circuito anterior, SIMULAR dicho circuito y completar la tabla siguiente:

Acarreo Entrada	Sumando A	Sumando B	Acarreo Salida	Sumatoria  ∑
0	0001	0010	0	0011
0	0010	0011	0	0101
0	0011	0100	0	0111
1	0100	0101	0	1001
1	0101	0111	1	1101
1	0111	1000	1	1111
1	1000	1001	1	1010

Preguntas:

1.- ¿Qué sucede si la SUMATORIA es superior a 9?, ¿qué número se muestra en el DISPLAY y por qué?

- Los números en el display son del 0-9, por lo tanto cuando es mayor a 9 volvera al cero ya que solo se tiene un display de un digito.

2.- En el CI 7448, ¿para qué se utilizan los pines BI/RBO, RBI y LT?

-  son entradas que se activan en nivel bajo (0 voltios), es decir que si las vamos a conectar por lo general deben permanecer en estado alto (5 Voltios)

LT (Lamp Test): Poniendo en estado Lógico 0 este pin y manteniendo BI/RBO en 1, el decodificador encenderá todos los segmentos del display (sin importar el valor que este en las entradas A, B, C y D), es una forma de probar que ninguno se encuentre dañado.

RBI (Ripple Blanking Input): Cuando todas nuestras entradas se encuentran en estado lógico 0 y manteniendo LT en 1, al poner el pin RBI en 0 este apagará todo el display, por tanto, en algunos casos podemos usarlo para suprimir el cero cuando no hace falta mostrarlo.

3.- En el bloque del entrenador denominado HEX 7 SEGMENT DISPLAY, ¿para qué sirven las entradas LE, RBI y la salida RBO?

BI/RBO (Blanking Input/Ripple Blanking Output): Siempre permanece en estado alto (1), a menos que RBI, A, B, C y D estén es estado bajo, de este modo, BI/RBO también pasará a estado bajo. Al aplicarle directamente un estado bajo, sin importar el estado de las demás entradas, apagará los segmentos del display.

4.-T rate de modificar el circuito de simulación para mostrar una SUMA DE 2 DÍGITOS:

Pruebas:

OBSERVACIONES :

• Durante la sesión que se llevo a cabo fue indispensable reconocer el orden de las entradas del circuito lógico 74LS283 es decir los números binarios a insertar debía iniciar desde abajo de la misma manera la suma de bits
• Además cabe resaltar que al insertar los números binarios en las variables de entrada el acarreo debe estar con el valor 0 por estar en tierra
• El valor máximo de los operandos de la suma es de 15 puesto que en binario la entrada sera de 4 cifras

 CONCLUSIONES :

• Se puede concluir de lo trabajado anteriormente que se puede implementar aritmética binaria con el uso de Circuitos Integrados.
• Para el montaje del circuito fue necesario utilizar la simulación de para comprobar el funcionamiento del mismo, porque esta herramienta nos permite identificar contrastar los resultados obtenidos con referenciales para reconocer alguna falla en el montaje.

VIDEO:https://www.youtube.com/watch?v=vSdeXrW1TKE&t=192s
